데이터센터 무정전 설비(UPS) 비상 절체 모의훈련 및 취약점 개선 사례

[데이터센터 운용 실무]1초의 허점도 허락하지 않는다

UPS 비상 절체 모의훈련과 전력 계통 최적화의 숨은 인과관계

데이터센터(IDC) 운용에서 가장 긴장되는 순간은 단연코 ‘무정전 전원장치(UPS) 및 비상발전기 연동 모의훈련’입니다. 이 훈련은 단순히 매뉴얼대로 장비가 켜지고 꺼지는지를 보는 ‘확인 절차’가 아닙니다. 극한의 상황을 강제로 연출하여, 평상시에는 절대 드러나지 않는 전력 계통의 **’숨은 취약점(Blind Spot)’**을 색출해 내는 가장 공격적인 스트레스 테스트(Stress Test)입니다.

오늘은 최근 진행한 대규모 비상 절체 모의훈련 중, 예상치 못했던 계통의 반응을 추적하여 전력 인프라를 최적화해 낸 실제 사례를 공유합니다.

1. 훈련 시나리오 및 계통 반응의 괴리

이번 훈련은 한전 측 선로의 순간적인 지락 고장으로 인한 순시 전압강하(Voltage Sag) 및 복전, 그리고 영구 정전(Blackout) 상황을 단계별로 가정하여 진행되었습니다.

시나리오 1단계인 ‘순시 전압강하’를 모의하기 위해 메인 수전반의 전압을 일시적으로 흔들었을 때, 시스템은 매뉴얼대로 동작했습니다. 전압이 흔들리자 대용량 UPS가 즉시 배터리 방전 모드로 개입하여 IT 부하(서버실) 측에는 완벽하게 무결점의 380V 전력을 공급했습니다.

그런데 여기서 첫 번째 의문이 발생했습니다. 서버실 전원은 UPS가 완벽하게 방어하고 있음에도 불구하고, 계통 최상단에 위치한 27번 UVR(부족전압계전기)이 이 찰나의 전압 흔들림을 ‘정전’으로 인식해버린 것입니다. 그 즉시 2500kW급 대형 비상발전기 여러 대에 기동 신호가 떨어졌고, 굉음을 내며 불필요한 공회전을 시작했습니다.

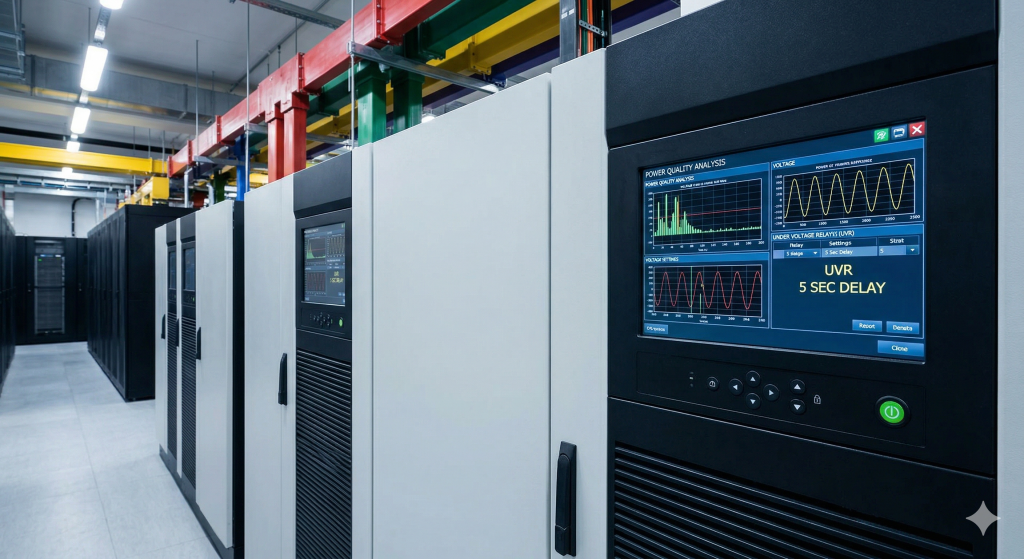

이미지 1. 대규모 IDC용 다중화 UPS 시스템 및 통합 전력 품질 분석 화면

2. 현상 분석을 통한 취약점 도출 (Troubleshooting)

훈련 직후, 자동제어시스템(FMS)의 트렌드 로그와 보호계전기 동작 이력을 시퀀스 도면과 대조하며 분석에 들어갔습니다.

개선 사례 A: “왜 발전기는 불필요하게 기동했는가?”

UVR 지연 시간(Time Delay) 최적화

  • 원인 규명: 분석 결과, 기존 UVR의 동작 시간이 너무 민감하게 설정되어 있었습니다. 과거의 기준으로는 전압이 흔들리면 즉각 발전기를 깨우는 것이 안전하다고 믿었지만, 현대의 IDC는 다중화된 대용량 UPS가 짧은 정전을 완벽히 커버합니다. 즉, 수 초 이내에 복구되는 한전의 일시적인 재폐로(Reclosing) 동작 상황에서도 발전기가 무조건 기동하는 비효율이 발생하고 있던 것입니다. 이는 발전기 엔진의 피로도를 급격히 높이고, 매연저감장치(DPF)의 필터 수명을 갉아먹는 주범이었습니다.
  • 최적화 조치: 계통의 부하 특성과 UPS 배터리 백업 타임을 종합적으로 재계산하여, UVR 동작 지연 시간(Time Delay)을 정확히 5초로 재튜닝했습니다.
  • 결과: 이제 5초 미만의 전압 요동은 UPS가 묵묵히 방어하고, 정확히 5초 이상 전압 상실이 지속되는 ‘진짜 정전’ 상황에서만 발전기가 기동하게 되어 계통의 신뢰성과 설비 수명을 동시에 확보했습니다.
개선 사례 B: “CTTS 절체 순간의 물리적 충격은 안전한가?”
이미지 2. 데이터센터 변전소와 연동된 UVR 지연 시간 최적화 분석 (Troubleshooting Flow)

부스덕트 동적(Dynamic) 열화상 진단 도입

  • 원인 규명: 시나리오 2단계인 ‘영구 정전 후 발전기 전원 투입’ 과정에서 새로운 취약점이 발견되었습니다. 발전기 전원이 확립되고 무정전절체스위치(CTTS)가 부하를 넘겨받는(Transfer) 짧은 순간, 엄청난 돌입 전류(Inrush Current)가 계통을 강타했습니다. FMS 모니터링 상으로는 전류 피크치가 허용 범위 이내였으나, 현장에 배치된 관측조의 열화상 카메라에는 다르게 보였습니다. 고압(6.6kV) 및 저압 캐스트 레진 부스덕트의 특정 접속부(Joint) 온도가 절체 순간 급격히 상승했다가 서서히 식는 ‘열 스트레스 현상’이 포착된 것입니다.
  • 최적화 조치: 평상시 정상 부하 상태에서만 진행하던 정기 열화상 측정을 반쪽짜리로 규정했습니다.
  • 결과: 발전기 무부하/실부하 운전 및 CTTS 절체 등 ‘동적(Dynamic) 스위칭 이벤트’가 발생하는 정확한 타이밍에 부스덕트 전 구간 접속부의 열화상 데이터를 스캔하는 새로운 예방 정비 프로세스를 메뉴얼에 공식 추가했습니다.
이미지 3. 데이터센터 비상발전기실과 연동된 CTTS 절체 순간의 동적 열화상 분석 (Dynamic Troubleshooting)

3. 운용 전문가의 시선: 훈련은 도면의 여백을 채우는 과정이다

도면 위의 선과 기호들은 완벽해 보이지만, 실제 전하(Charge)가 흐르고 수천 암페어의 전류가 요동치는 현장의 물리 법칙은 때론 도면의 예측을 벗어납니다.

비상 절체 훈련은 단순히 “불이 안 꺼졌다”고 안도하며 박수 치고 끝내는 행사가 아닙니다. FMS의 숫자 이면에 숨겨진 설비의 비명 소리를 찾아내고, UVR의 0.1초 세팅 값 하나까지 집요하게 의심하여 계통의 아키텍처를 진화시키는 과정입니다.

단 1초의 허점도 허락하지 않기 위해, 오늘도 끊임없이 도면을 펼치고 모의훈련을 기획합니다. 24시간 365일 무중단 인프라를 위해 현장에서 밤낮없이 고생하시는 모든 전력 운용 전문가분들을 응원합니다.

“본 포스팅의 기술적인 이해를 돕기 위해 시각화(AI generated imagery)된 예시 이미지입니다.”

포트폴리오의 ‘NGR(중성점접지저항기)’ 세팅하기
#국내주식 #해외주식 #배당 2026. 03. 28

포트폴리오의 ‘NGR(중성점접지저항기)’ 세팅하기

빅테크 성장주로 출력(수익)을 극대화하면서도, 배당주와 가치주를 NGR처럼 배치하여 시장 폭락(지락 사고) 시 계좌의 손실 전류를 제한하는 포트폴리오 이중화 설계 컨셉을 제안합니다.

성공적인 데이터센터 전력망은 평상시 서버에 막대한 전력을 거침없이 공급하지만, 예기치 못한 사고가 발생했을 때는 설비와 인명을 완벽하게 보호하도록 설계됩니다. 투자 포트폴리오 역시 마찬가지입니다. 미국 기술주 중심의 해외 주식과 국내 주도주 투자는 계좌의 출력(수익금)을 극대화하는 메인 동력이지만, 거시 경제에 지락 사고(Ground Fault)와 같은 폭락장이 닥쳤을 때 방어막이 없다면 계좌는 순식간에 녹아내릴 수 있습니다.

빅테크 성장주와 38.1Ω의 방어막

대용량 변압기(Main TR)를 운용할 때, 2차측 중성선과 전기실 접지단자 중간에는 반드시 NGR(중성점접지저항기)을 설치합니다. 이 저항기를 38.1Ω으로 설계하면, 치명적인 지락 사고가 발생하더라도 지락 전류를 100A 이하의 안전한 수준으로 강제 제한할 수 있습니다.

주식 시장에서 이 ‘38.1Ω의 NGR’ 역할을 하는 것이 바로 배당주와 가치주입니다. 성장주가 고전압을 다루는 메인 선로라면, 안정적인 현금 흐름을 창출하는 고배당주와 필수소비재 기업들은 중성점에 위치한 저항체와 같습니다. 시장이 정상일 때는 큰 수익을 내지 않는 것처럼 보이지만, 지수가 급락하며 포트폴리오에 막대한 손실 전류가 흐르기 시작할 때 이들의 진가가 발휘됩니다. 배당금이라는 현금 흐름과 낮은 변동성이 계좌의 하방 압력을 단단하게 지탱해 줍니다.

100/5A CT의 감시와 전략적 손절(Trip)

보호 협조: NGR 1차측 상단에서 100/5A CT가 지락 전류를 민감하게 검출하여 사고 발생 시 해당 VCB(진공차단기)에 Trip 신호를 보내 개방 명령을 내리듯, 포트폴리오에도 확실한 트리거가 필요합니다.

배당주를 통해 손실의 크기(전류량)를 제한했다 하더라도, 사고 선로를 계속 방치할 수는 없습니다. 포트폴리오 내 특정 주식이나 섹터의 펀더멘탈이 완전히 훼손되어 회복 불가능한 ‘완전 지락’ 상태로 판명된다면, 사전에 설정해 둔 비율차동(손절) 기준에 따라 과감하게 VCB를 Trip 시켜 해당 종목을 계통에서 분리해야 합니다. 이때 배당주에서 발생한 현금(여유 전력)은 다음 상승 사이클을 준비하는 훌륭한 재장전 자금이 됩니다.

무정전을 위한 포트폴리오 이중화 설계

안정적인 전력 공급을 위해 2개의 ALTS(자동부하전환개폐기)로 전원 라인을 이중화 컨셉으로 구성하듯, 자산의 100%를 한 국가나 한 섹터(예: 나스닥 빅테크 단일 몰빵)에 의존하는 것은 단일 선로 수전만큼이나 위험합니다.

해외 주식(메인 전원)이 금리 인상이나 지정학적 리스크로 흔들릴 때, 국내 주식 중 배당률이 높고 방어력이 좋은 가치주(예비 전원 및 NGR)가 포트폴리오의 밸런스를 잡아주어야 합니다. 시장의 정전(침체) 시그널이 발생했을 때 여유 있게 다음 스텝을 밟을 수 있는 힘은, 평상시에 잘 세팅해 둔 포트폴리오의 이중화 및 보호계전 체계에서 나옵니다.

결론: 내 계좌의 NGR 저항값을 확인하라

아무리 수익률이 좋은 종목들로 계좌를 꽉 채워두었더라도, 사고 전류를 제한할 보호 설비가 없다면 진정한 ‘운용’이라고 할 수 없습니다. 지금 여러분의 계좌(수전설비)를 점검해 보십시오. 시장 폭락 시 손실 전류를 100A 이하로 안전하게 제한해 줄 NGR(배당/가치주 비율)이 제대로 설치되어 있습니까? 진정한 수익의 완성은 화려한 수익률이 아니라, 견고한 방어력에서 시작됩니다.

VoltMaster Insight
’26 Newsletter 06호
’26 Newsletter 05호
Python과 Streamlit으로 완성한 KEC 전압강하 자동 계산기 개발기

[현업 엔지니어의 코딩 도전기] by VoltMaster

현장에서 도면을 펼치고 설비를 마주할 때, 우리 전기 엔지니어들을 가장 끊임없이 괴롭히는 것은 무엇일까요? 바로 ‘계산’입니다.

특히 KEC(한국전기설비규정) 도입 이후, 케이블 굵기 선정과 전압강하 계산은 더욱 까다로워졌습니다. 복잡한 수식과 수많은 보정 계수들을 일일이 엑셀 표에서 찾아 대입하다 보면 1시간이 훌쩍 지나가고, 혹시라도 오타 하나라도 날까 봐 늘 전전긍긍하게 됩니다.

이미지 1. VoltMaster의 탄생: 현대적인 전력 계통 설계 및 운용 사무소

1. “엑셀과 수작업의 늪에서 탈출하자.”

저 역시 수년간 엑셀 시트를 주무르며 케이블 스케줄을 짜던 현업 엔지니어였습니다. 하지만 반복되는 단순 수작업과 오계산의 리스크는 늘 스트레스였습니다.

“이 복잡한 계산 과정을 컴퓨터에게 시킬 수는 없을까? 내가 작성한 로직대로 오류 없이, 순식간에 계산해 주는 툴을 만들 순 없을까?”

이 단순한 의문이 ‘코딩’이라는 새로운 분야로의 도전을 이끌었습니다.

2. Python과 Streamlit: 엔지니어에게 날개를 달아주다

다양한 프로그래밍 언어 중 엔지니어에게 가장 친숙하고 강력한 도구는 단연 Python이었습니다. 복잡한 수식을 직관적으로 코딩할 수 있고, 전압강하 계산에 필수적인 다양한 보정 계수 테이블(차단기 용량, 전선 종류, 부하 특성 등)을 데이터베이스로 구축하여 빠르게 호출할 수 있었습니다.

하지만 터미널에서 검은 화면에 숫자만 나오는 툴은 나 혼자 쓰기엔 좋아도, 다른 엔지니어들과 공유하기엔 부족했습니다. 그때 만난 것이 바로 Streamlit이었습니다.

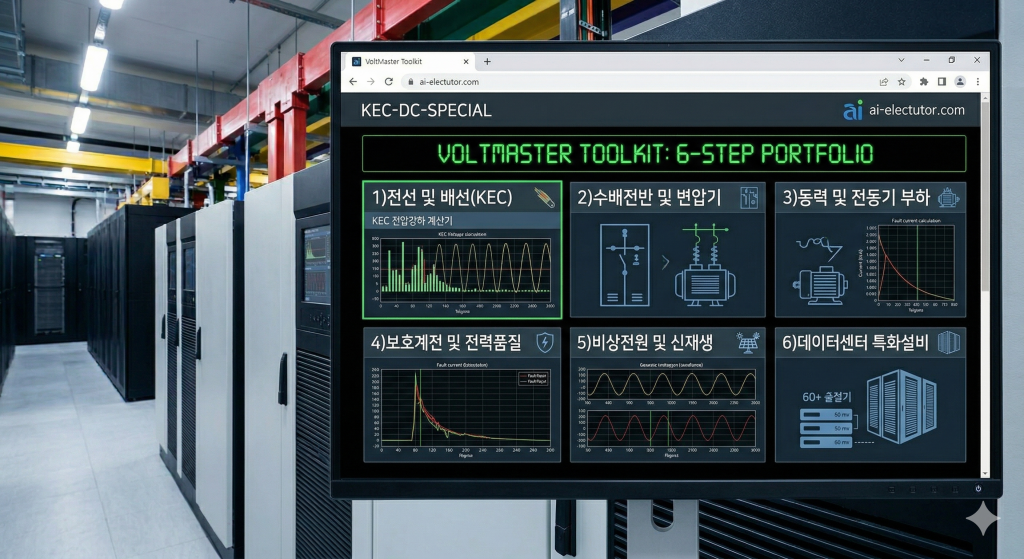

이미지 2. KEC 계산기부터 데이터센터 특화설비까지 – 강력한 6단계 포트폴리오
