안녕하세요, 현장의 생생한 트러블슈팅 이야기를 전해드리는 VoltMaster입니다.

데이터센터나 대형 플랜트 현장에서 기계(설비) 파트와 전기 파트의 긴밀한 소통은 아무리 강조해도 지나치지 않습니다. 오늘은 설계 변경에 따른 아주 사소한 ‘전달 누락’이 어떻게 멀쩡한 소방 펌프 두 대를 순식간에 숯덩이로 만들어버렸는지, 그 아찔했던 ‘380/220V 겸용 모터 소손 사고’ 사례를 공유해 보겠습니다.

1. 사건의 발단: 스펙 하향과 엇갈린 정보

사고의 씨앗은 현장 구축 당시 발생한 ‘소방 펌프류 스펙 변경(하향)’에서 시작되었습니다. 설계 변경에 따라 펌프 용량이 다음과 같이 대폭 줄어들게 되었습니다.

• 스프링클러용 펌프: 55kW → 30kW
• 옥내/외 소화전용 펌프: 18.5kW → 7.5kW

문제는 용량이 7.5kW로 줄어든 소화전용 펌프 모터의 ‘스펙’이었습니다. 기존 18.5kW 모터는 380V 전용이었지만, 새로 납품된 7.5kW 모터는 ‘380/220V 겸용 모터’였던 것입니다.

하지만 이 중요한 변경 사항이 전기 공사 파트로 제대로 전달되지 않았습니다. 전기 파트 작업자들은 기존 설계 도면대로 소화전 펌프 제어반(MCC)을 Y-Δ(와이-델타) 기동 방식(6가닥 결선)으로 세팅하고 시공을 마쳐버렸습니다.

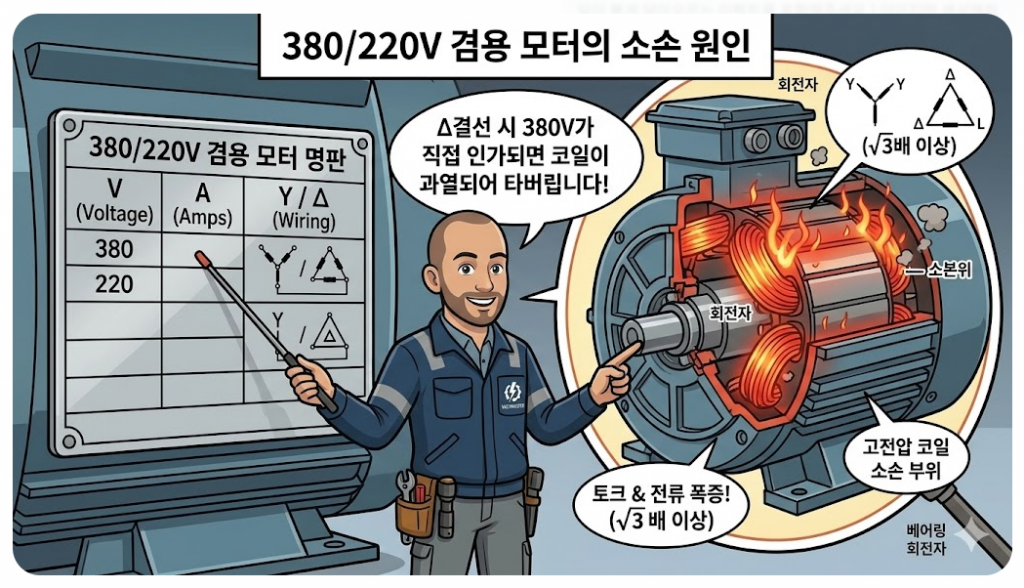

2. 380/220V 겸용 모터에 Y-Δ 결선을 하면 안 되는 이유

전기 엔지니어라면 여기서 이미 등골이 서늘해지셨을 겁니다. 도대체 380V 전원에 380/220V 겸용 모터를 물려놓고 Y-Δ 운전을 하면 무슨 일이 벌어질까요?

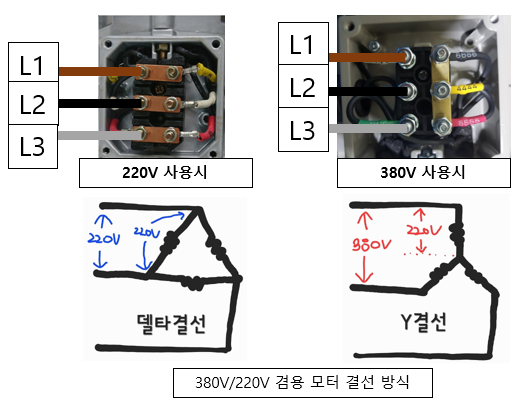

• 겸용 모터의 올바른 결선법: 380/220V 겸용 모터는 내부 코일 한 상이 220V에 견디도록 설계되어 있습니다. 따라서 380V 전원을 쓸 때는 반드시 Y결선으로 묶어 코일에 220V(380V/√3)만 걸리게 해야 하고, 220V 전원을 쓸 때만 Δ결선으로 묶어 사용해야 합니다.
• Y-Δ 기동판넬이 만들어낸 끔찍한 오작동: 그런데 이 모터를 380V 전원의 Y-Δ 기동반에 물려버렸습니다.
  1. 초기 기동 (Y결선): 다행히 코일에 220V가 걸리며 모터가 정상적으로 돌기 시작합니다.
  2. 정상 운전 (Δ결선 전환): 타이머가 작동해 Δ운전(델타 마그네트 투입)으로 넘어가는 순간, 재앙이 시작됩니다. 220V만 버틸 수 있는 코일에 380V라는 과전압이 그대로 직격하게 됩니다.

코일에 정격보다 높은 전압이 인가되면, 토크와 전류는 폭발적으로 치솟습니다. 전류가 무려 루트 3배(약 1.732배) 이상 튀어 오르며, 모터 코일은 순식간에 엄청난 열을 내며 타들어가기 시작합니다.

3. 화마(火魔)를 막으려다 펌프가 불타다

시운전 때는 워낙 잠깐 돌려보았기에 간신히 버텼을지 모릅니다. 하지만 진짜 문제는 인근 지역에 산불이 났을 때 터졌습니다.

당시 안동 지역에 큰 화재가 발생했고, 센터 측에서는 불티가 날아와 번지는 것을 예방하기 위해 옥외 소화전을 개방하여 센터 주변에 대대적인 살수 작업을 지시했습니다. 소화전에서 물을 뿜어내기 위해 주 소화전 펌프와 보조(충압) 펌프가 쉴 새 없이 돌기 시작했습니다.

하지만 앞서 말씀드린 대로, 이 펌프들은 Δ운전 상태에서 코일에 380V라는 치명적인 고문을 당하고 있었습니다. 장시간 연속 운전을 견디지 못한 7.5kW 주 소화전 펌프와 예비 펌프(총 2기)는 결국 과전류와 과전압으로 심하게 소손(Burnout)되며 절연이 파괴되고 멈춰버렸습니다. 센터를 지키려던 방패가 먼저 타버린 셈입니다.

4. 현장 조치 및 엔지니어의 교훈

[해결 과정]

• 소손된 7.5kW 소화전용 펌프(주 펌프, 예비 펌프 각 1기)를 즉시 신품으로 교체했습니다.
• 가장 중요한 제어반 시퀀스와 결선을 뜯어고쳤습니다. 380V 전원에 380/220V 겸용 모터(7.5kW)를 사용하므로, 모터 단자대에서 Y결선으로 영구 콤몬(Common)을 잡았습니다.
• 기존 제어반의 Y-Δ 기동(6가닥 선로) 방식을 철거하고, 마그네트(MC) 하나만 사용하는 직입 기동(DOL, 3가닥 선로) 방식으로 시퀀스를 변경하여 정상적이고 안전한 운전이 가능하도록 복구했습니다. (보통 7.5kW 용량은 직입기동을 해도 무리가 없습니다.)

[Lessons Learned]

• 공종 간 크로스 체크의 절대성: 기계/설비 도면의 장비 스펙이 바뀌면, 반드시 전기 판넬의 조작 시퀀스와 차단기/케이블 규격도 연동해서 검토되어야 합니다.
• 관성적인 결선의 위험성: “펌프니까 당연히 Y-Δ 기동이겠지” 하고 무지성으로 선을 6가닥 끌어와 결선하면 안 됩니다. 현장 전기 실무자는 장비 반입 시 반드시 모터 명판(Nameplate)의 전압 규격(380/220V 겸용인지, 380V 전용인지)을 육안으로 확인해야 합니다.
• 정기적인 실부하 연속 운전 테스트: 소방 펌프처럼 평소에 안 도는 장비는, 짧은 기동 테스트만으로는 이런 치명적인 결함(발열, 과전류)을 찾아내기 어렵습니다.

단순한 의사소통 누락 하나가 유사시 생명과 자산을 지켜야 할 소방 설비를 무용지물로 만들 뻔한 아찔한 사례였습니다. 현장에 계신 많은 동료 엔지니어 분들께서도 모터 결선 전, 꼭 명판을 한 번 더 쳐다보는 습관을 들이시길 바랍니다!

여러분의 현장에서는 타 공종과의 소통 부재로 겪었던 아찔한 에피소드가 없으셨나요? 댓글로 함께 나눠주세요!
